6.12 Настройка ARP Inspection

6.12.1 Обзор

Введение в функциональность

ARP Inspection — функция безопасности, которая проверяет пакеты ARP в сети. Она перехватывает, регистрирует и отбрасывает ARP-пакеты с недействительными привязками IP- и MAC-адресов, защищая сеть от атак типа "человек посередине" (man-in-the-middle). ARP Inspection обеспечивает релей только действительных запросов и ответов ARP. Коммутатор выполняет следующие действия:

• Перехватывает все ARP-запросы и ответы на недоверенных портах.
• Проверяет, имеет ли каждый перехваченный пакет действительную привязку IP- и MAC-адресов, прежде чем обновить локальный ARP-кэш или отправить пакет к назначению.
• Отбрасывает недействительные ARP-пакеты.

Валидность пакета ARP определяется на основе привязок IP- и MAC-адресов в доверенной базе данных, созданной функцией DHCP Snooping (если она включена на VLAN и коммутаторе). Если пакет ARP получен на доверенном интерфейсе, коммутатор пересылает его без проверки. На недоверенных интерфейсах пересылка осуществляется только для валидных пакетов.

Описание принципа работы

• DHCP Snooping - Функция безопасности, которая действует как межсетевой экран между недоверенными хостами и доверенными DHCP-серверами. Она создаёт и поддерживает базу данных DHCP Snooping, содержащую информацию о недоверенных хостах с выделенными IP-адресами.
• Address Resolution Protocol (ARP) - ARP обеспечивает IP-коммуникацию в пределах широковещательного домена уровня 2, сопоставляя IP-адрес с MAC-адресом. Например, Хост B хочет отправить данные Хосту A, но в его ARP-кэше отсутствует MAC-адрес Хоста A. Хост B формирует широковещательное сообщение для всех устройств в широковещательном домене, чтобы получить MAC-адрес, связанный с IP-адресом Хоста A. Все устройства в широковещательном домене получают ARP-запрос, и Хост A отвечает своим MAC-адресом.

6.12.2 Конфигурация

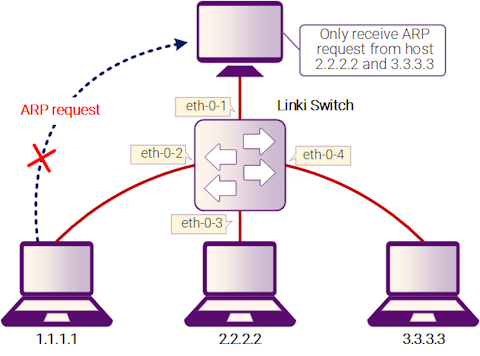

Рисунок 6-12: ARP inspection

Шаг 1: Перейдите в режим настройки

Switch# configure terminal

Шаг 2: Создайте VLAN

Switch(config)# vlan database
Switch(config-vlan)# vlan 2
Switch(config-vlan)# exit

Шаг 3: Добавьте интерфейсы в VLAN

Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 2
Switch(config-if)# exit

Switch(config)# interface eth-0-2
Switch(config-if)# switchport access vlan 2
Switch(config-if)# exit

Switch(config)# interface eth-0-3
Switch(config-if)# switchport access vlan 2
Switch(config-if)# exit

Switch(config)# interface eth-0-4
Switch(config-if)# switchport access vlan 2
Switch(config-if)# exit

Шаг 4: Настройте ARP Inspection

Switch(config)# interface eth-0-1
Switch(config-if)# ip arp inspection trust
Switch(config-if)# exit
Switch(config)# ip arp inspection vlan 2
Switch(config)# ip arp inspection validate src-mac ip dst-mac

Шаг 5: Настройте ACL для ARP

Switch(config)# arp access-list test
Switch(config-arp-acl)# deny request ip host 1.1.1.1 mac any
Switch(config-arp-acl)# exit
Switch(config)# ip arp inspection filter test vlan 2

Шаг 6: Выйдите из режима настройки

Switch(config)# exit

Шаг 7: Проверка

Команда show ip arp inspection:

Switch# show ip arp inspection
Source Mac Validation        : Enabled
Destination Mac Validation   : Enabled
IP Address Validation        : Enabled
Vlan     Configuration     ACL Match     Static ACL
=================================================================
2        enabled             test
Vlan     ACL Logging     DHCP Logging
=================================================================
2        deny              deny
Vlan     Forwarded      Dropped     DHCP Drops     ACL Drops
=================================================================
2        0                0             0               0
Vlan     DHCP Permits     ACL Permits     Source MAC Failures
=================================================================
2        0                  0                  0
Vlan   Dest MAC Failures   IP Validation Failures   Invalid Protocol Data
=================================================================
2       0                      0                             0

Лог ARP Inspection:

Switch# show ip arp inspection log
Total Log Buffer Size : 32
Syslog rate : 5 entries per 1 seconds.
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
1970-01-02 00:30:47 : Drop an ARP packet by ACL on vlan 2
